Reference · Small hydro power plants · Energetics

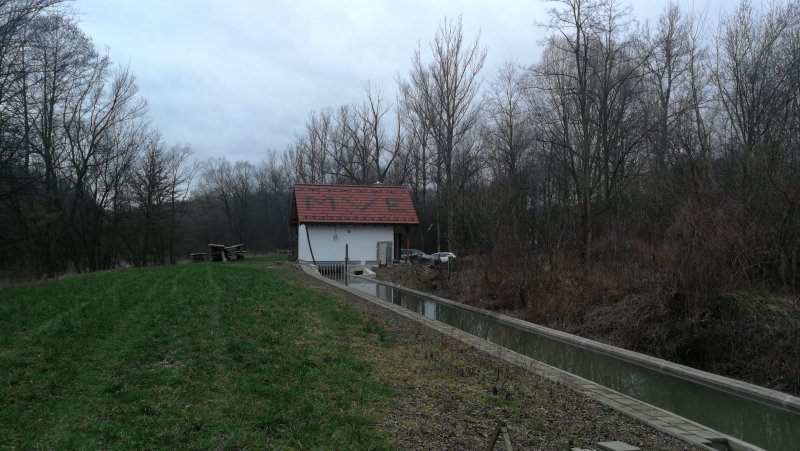

Maximum from every flow:Complete MVE drive 18.5 kW with Archimedes screw turbine, visualization and remote monitoring - Střítež nad Bečvou
Customer challenge
VONSCH solution - turnkey
Prvé inštalované zariadenie MVE v Českej republike. Dokáže dodávať do siete elektrickú energiu aj za podmienok s minimálnym prietokom vody a to s vysokou kvalitou prúdu dodávaného do siete: (cosφ=-1, THD prúdu pod 5%) - aj z minima dokáže „vydolovať“ maximum. Generátor 18,5kW je vybavený havarijnou elektro-hydraulickou brzdou. Generátor je spojený so šnekovou turbínou cez prevodovku. Regulačná výška hladiny derivačného kanála je snímaná hydrostatickým ponorným snímačom výšky. Poloha stavidla je automaticky riadená pomocou hlavného hydraulického agregátu (ovládaním klapky, šneku). Automatické riadenie systému je zabezpečené pomocou zálohovaného nadradeného riadiaceho systému Simatic. Zariadenie malej vodnej elektrárne sníma a vyhodnocuje teplotu ložísk generátora, teplotu oleja prevodovky, teplotu ložísk turbíny, polohu stavidla –uzáver, výšku hladiny derivačného kanála. Celý systém je monitorovaný na diaľku cez priemyselný router eWON. Samozrejmosťou riešenia je zaškolenie obsluhy, vypracovanie podrobnej dokumentácie oživenie, vzdialená správa, technická podpora a monitorovane systému.
Scope of delivery (technical specification)
- Technical solution
- Project design and RMVE switchboard
- MVE CONTROL with complete electrical equipment (SIMATIC, eWON router)
- Software - visualization, harmonic analysis
- Installation and commissioning
- Remote management and monitoring
Project in numbers
What the customer gained
- Higher annual yield — the converter extracts the maximum even from minimal flow.
- Grid-quality supply (cos φ = −1, THD < 5 %) — no issues with the distribution operator.
- Reliable operation without permanent staff — automatic gate and level control.
- Remote monitoring and diagnostics — fast response to changing flow.
- Safe operation — emergency electro-hydraulic brake and protections.
Why VONSCH
We reduce the risk of a wrong decision - from design to service you deal with a single partner who stands behind the solution.
- A manufacturer, not a reseller - we develop and build power electronics in Brezno, Slovakia.
- A turnkey solution - one responsibility from design through installation to commissioning.
- Service and spare parts from Slovakia throughout the entire lifetime of the equipment.
