Precise network on the spot:Umelá sieť pre servisnú údržbu leteckých zariadení
Customer challenge
Exporting to 60 Hz markets, product testing, powering special technologies or replacing rotary converters - all need a source of precise sinusoidal voltage with parameters the ordinary grid cannot provide. This is not an off-the-shelf purchase.
VONSCH solution - turnkey

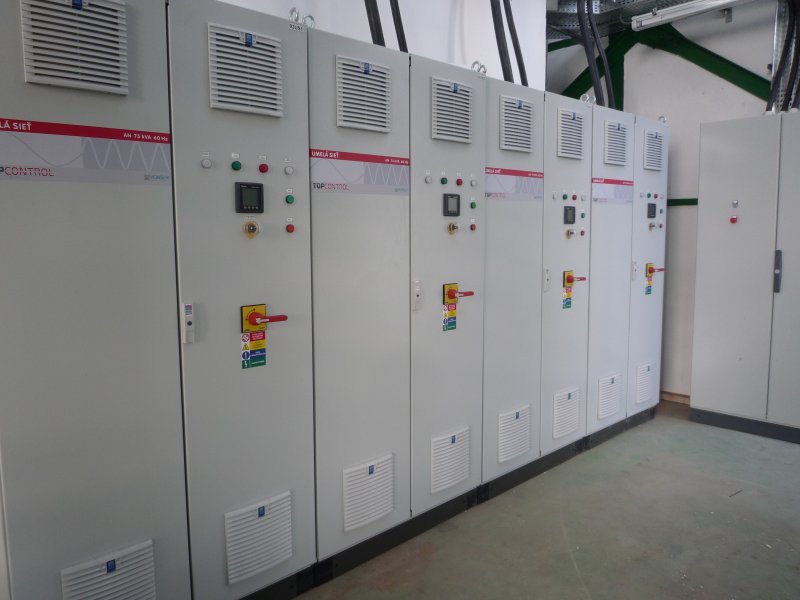

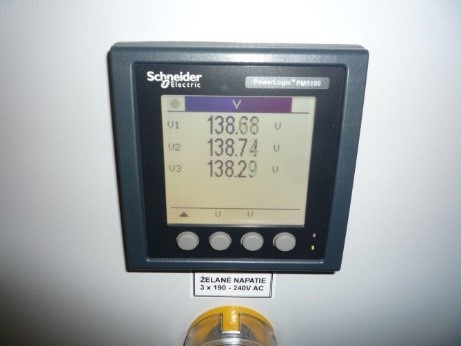

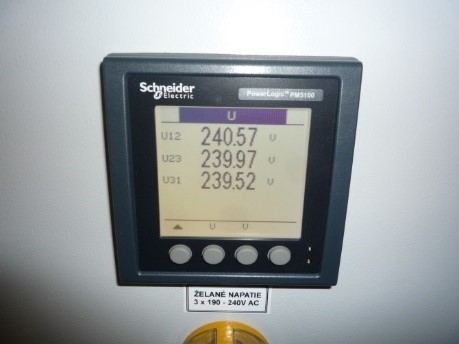

Pre letecké zariadenia boli v spolupráci so zadávateľom naprojektované a dodané trojfázové umelé siete novej generácie AN 3f 75 kVA + 10 kVA. Štyri kusy umelých sietí výkonu 10 kVA a rovnaké množstvo zariadení výkonu 75 kVA generujú výstupné združené napätia o nominálnej hodnote 3 x 208 V s frekvenciou 60 Hz. Z dôvodov testovania činnosti zariadení aj pri kolísaní napájacích napätí, výstupné napätie z umelých sietí je možné pomocou potenciometra nastavovať v rozsahu 3x 190 až 240 V. Každá umelá sieť je osadená analyzátorom siete. Výstupné združené napätia, fázové napätia a jednotlivé fázové prúdy jednotlivých umelých sietí sú zobrazované na displejoch týchto analyzátorov. Meranie a analýza parametrov siete je sofistikované riešenie s presným monitorovaním stavových veličín umelých sietí pomocou fázových prevodníkov napätí a prúdov. V umelých sieťach boli použité nové rozširovacie moduly VONSCH určené na rýchle a presné meranie troch výstupných fázových napätí pre potrebu spätnoväzobnej regulácie. S uvedeným modulom bola dosiahnutá doba vyregulovania napätí do 250 ms. Ako všetky ostatné umelé siete VONSCH aj tieto sú v rozvádzačovom prevedení Rittal, s krytím IP 54. Budú slúžiť pre servisnú údržbu špeciálnych leteckých zariadení.
Základné parametre umelých sietí
Vstupné parametre:
Napájacie napätie: 3 x 400V AC ± 5%, 50Hz
Nominálny príkon: 11 kVA a 82 kVA
Účinnosť: 94%
Výstupné parametre:
Výstupné napätie združené: 3 x 190 až 240V 60Hz
Harmonické skreslenie napätia THDu: max 1,5%
Nominálny trvalý výkon Pn: 10 kVA a 75 kVA
Preťažiteľnosť: 1,5 x Pn po dobu 60s, 2 x Pn po dobu 2s
Scope of delivery (technical specification)
- Technické riešenie
- Projekt rozvádzačov
- 4 ks umelé siete AN 3f 75 kVA + + 4 ks umelé siete AN 3f 10 kVA
- Atesty
- Harmonická analýza výstupného napätia, prúdu, vstupného prúdu
- Návod na použitie
- Spustenie do prevádzky
- Školenie obsluhy
Project in numbers
Custom
tailored solution
Slovakia
country of realization
Mechanical engineering
industry
Artificial networks
VONSCH solution area
What the customer gained
- Export products tested at home – no complaints from the target market due to a different grid.
- Repeatable tests – stable output independent of local grid quality.
- Replacement for rotary converters – higher efficiency, less noise, minimal maintenance.
- Parameters exactly per the test specification – no series-product compromises.
- Long-term service from the manufacturer – the test bay is critical and must not stand still.
